Как настроить автоматический выключатель защиты генератора для ДГУ?

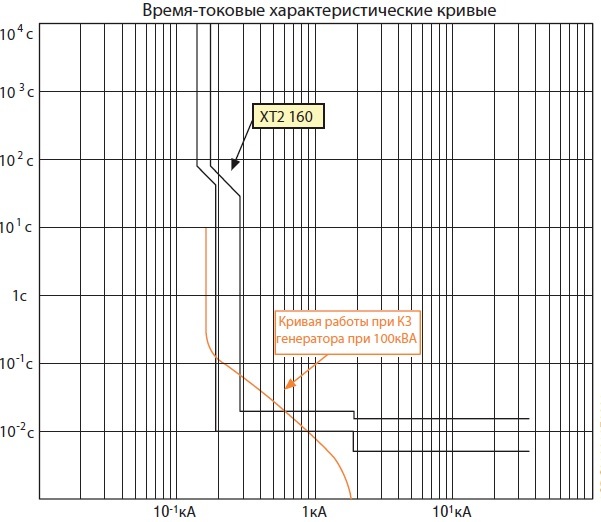

Ток КЗ дизель-генератора 100 кВА.
Как точно настроить защиты автоматического выключателя генератора (АВГ)? Максимальный ток, который может отдать силовой генератор ДГУ ограничен, и настройки АВГ должны обеспечить его надежную защиту. Практика.
Исходим из того, что в предыдущей статье мы уже, по рекомендациям инженеров ABB, выбрали автоматический выключатель защиты генератора для нашей ДГУ. Например, у нас есть ДГУ 400 кВт / 500 кВА Onis Visa V505GX, по рекомендациям ABB мы выбрали T6 800 с расцепителем PR221 LS/I.
Номинальный ток ДГУ V505 составит: lrg= Srg/(Ur×√3) = 500000 / (400×√3) = 723 А
Отсюда выбираем ток функции L расцепителя как ближайший больший номинал:

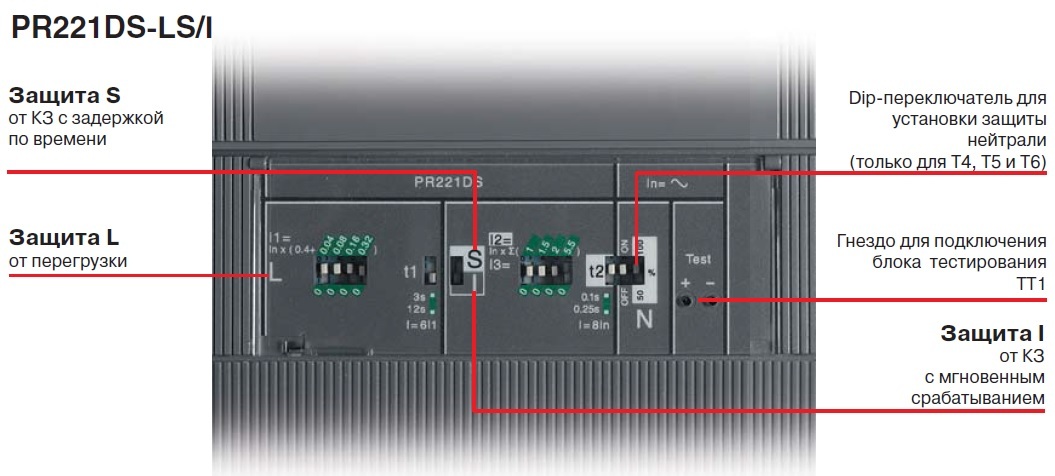

Расцепитель ABB PR221 LS/I.

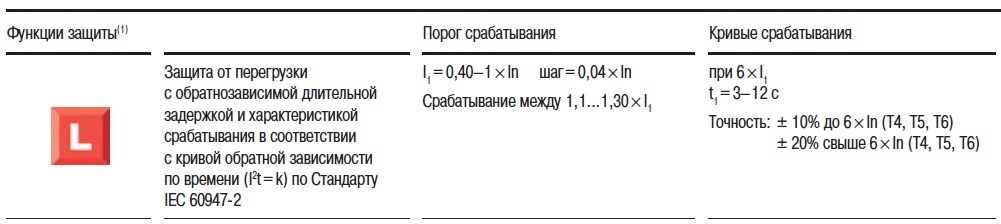

Функция L расцепителя ABB PR221 LS/I.
Функция L (срабатывание с длительной задержкой):
I1 ≥ 723/800 A
I1 = (0.4 + 0.32 + 0.16 + 0.04) × 800 = 0.92 × 800 = 736 А
Задержку t1 выставим в 3 секунды.
Функцию S мы в соответствии с рекомендациями ABB, в данном случае не задействуем, а используем функцию защиты от КЗ L с мгновенным срабатыванием L..

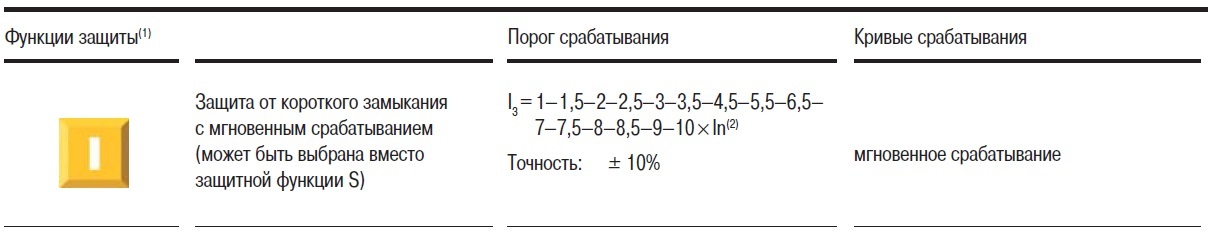

Функция I расцепителя ABB PR221 LS/I.
Настройка функции I (мгновенного срабатывания по току КЗ) зависит от системы возбуждения рассмативаемого генератора!
Обратимся к техническим характеристикам рассматриваемого генератора Stamford HCI5C:

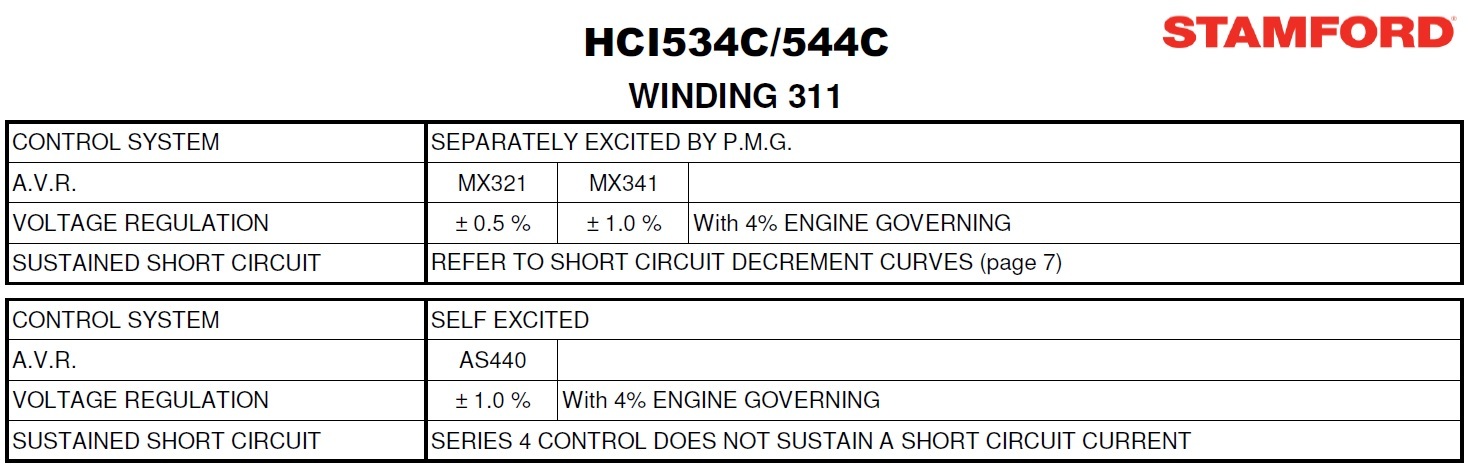

Технические характеристики системы возбуждения генератора Stamford HCI5C

Для системы возбуждения на самовозбуждении (SELF EXCITED, SHUNT) функцию I настраиваем, в соответствии с рекомендациями ABB, как l3 = 1,5·lrg - такие генераторы не развивают тока выше 180% номинального.
Функция I (мгновенного срабатывания по току КЗ) для SHUNT:
I3 ≥ 723 × 1.5 / 800 A
I3 = 1.5 × 800 = 1200 А
Для системы возбуждения на постоянных магнитах (SEPARATELY EXCITED BY P.M.G.) производитель генератора заявляет устоявшийся ток трехфазного КЗ:

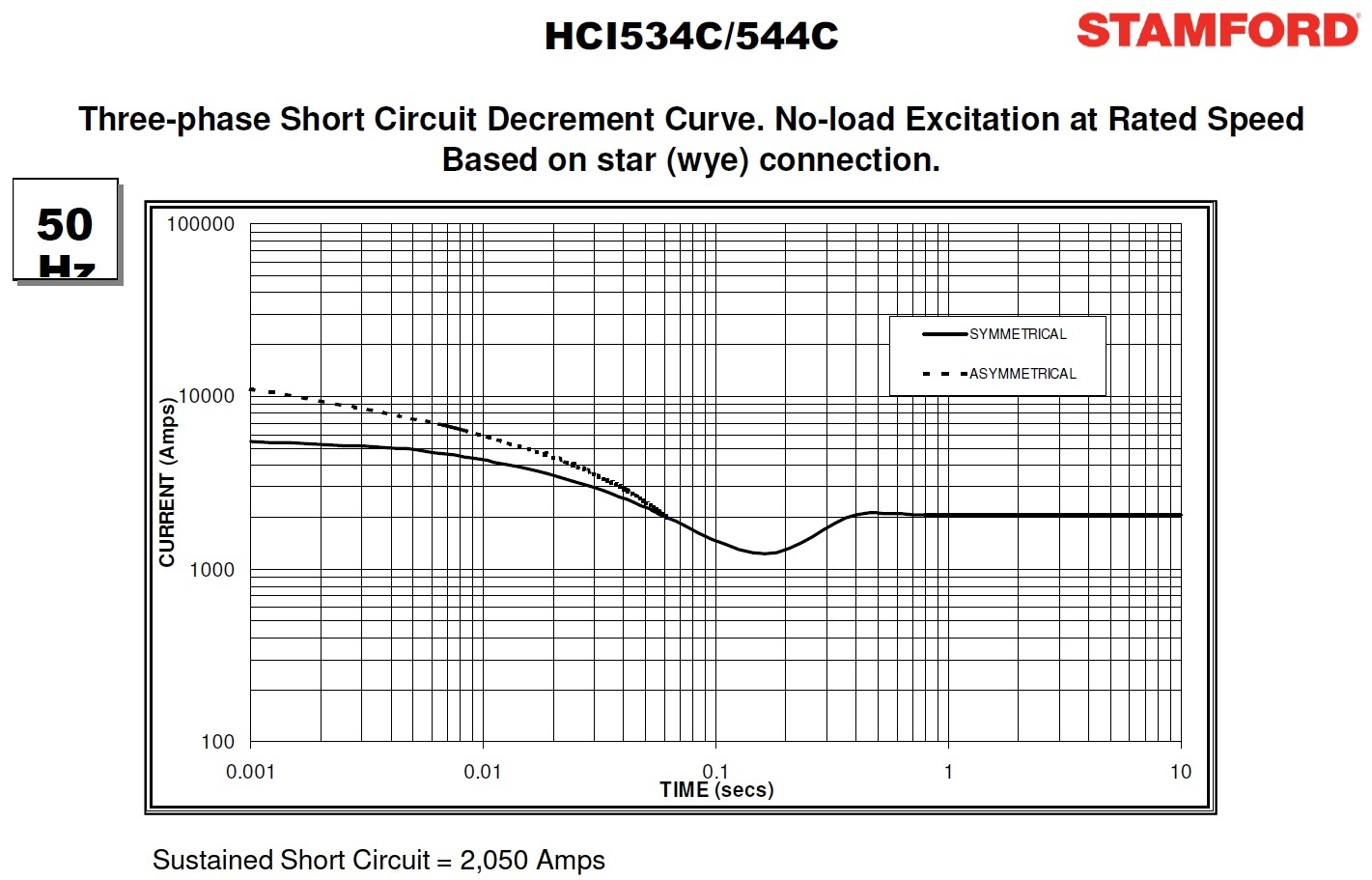

Устоявшийся ток трехфазного КЗ генератора Stamford HCI5C.
Следует также учесть поправочный коэффициент на 400 Вольт 1,03.
Функция I (мгновенного срабатывания по току КЗ) для PMG:
I3 ≥ 2050 × 1.03 / 800 A
I3 = (1+2) × 800 = 2400 А
